Ein verzerrter Slot in einem Diffusionsofen, der bei 1200°C betrieben wird, kann eine gesamte Produktionscharge zerstören. Wenn ein Wafer sich verzieht, Risse bildet oder Partikel während des thermischen Anstiegs abgibt, kann der finanzielle Schaden leicht in die Zehntausende von Dollar gehen. Der Träger, der diese Substrate hält, ist niemals nur ein passives Stück Hardware.
Für Halbleiterfabriken definiert die Wahl des richtigen Waferbootes die Grenze zwischen vorhersehbarem Linienausstoß und kontinuierlichem Ausschuss. Fab-Manager und Beschaffungsteams durchstöbern oft die verfügbaren Bestände, um einfach nach schnellen Ersatzteilen zu suchen. Der Kauf von Hardware für Front-End- oder Nassbankverarbeitung erfordert jedoch ein Gleichgewicht zwischen thermischer Beständigkeit, dimensionaler Toleranz und Kosten des Eigentums (CoO).
Bei Hiner-pack sehen wir routinemäßig, wie präzise Werkzeuge direkt die Waferhandhabung und die Defektdichte beeinflussen. Egal, ob Sie eine 200-mm-Legacy-Linie hochfahren oder Komponenten für eine 300-mm-automatisierte Fabrik qualifizieren, dieser Leitfaden zerlegt alles, was Sie bewerten müssen, bevor Sie Waferboote zum Verkauf überprüfen.
1. Materialauswahl: Das Boot an Ihr Prozessumfeld anpassen
Materialversagen ist für die meisten vorzeitigen Träger-Ruhestände verantwortlich. Thermischer Schock, chemische Korrosion und strukturelles Kriechen werden den Träger degradieren, wenn das Material nicht zur Prozesschemie passt.
Quartz-Waferboote: Das Arbeitstier für Oxidation und Diffusion
Hochreines Quarz bleibt der Branchenstandard für Oxidation, Standard-LPCVD und Diffusion unter 1150°C. Es bietet hohe optische Klarheit, ausgezeichnete thermische Schockbeständigkeit und relativ niedrige Anschaffungskosten.
Thermische Grenzen: Standard-geschmolzenes Quarz beginnt bei etwa 1150°C bis 1200°C weich zu werden. Längere Läufe bei erhöhten Temperaturen verursachen Devitrifikation, die amorphe Silica in kristallines Cristobalit umwandelt. Dies erzeugt Mikrorisse und strukturelles Durchhängen.
Chemische Beständigkeit: Quarz hält heißen Säuren außergewöhnlich gut stand, mit Ausnahme von Flusssäure (HF) und konzentrierter Phosphorsäure.
Anwendungsanpassung: Ideal für atmosphärische Oxidation, Glühen, saubere Einfahrphasen und Standard-Wafer-Reinigungsregale.
Siliziumkarbid (SiC) Boote: Hohe Temperatursteifigkeit und fortschrittliche Knoten
Wenn Prozesse über 1200°C hinausgehen oder wenn Läufe keine strukturelle Deformation erfordern, wird Siliziumkarbid zwingend erforderlich. Die meisten Siliziumkarbid (SiC) Waferboot-Hersteller bieten zwei Varianten an: Chemische Dampfabscheidung (CVD) beschichtetes SiC und direkt gesintertes oder rekristallisiertes SiC.
Mechanische Festigkeit: SiC zeigt extreme Steifigkeit mit minimalem thermischen Kriechen, selbst während wiederholter Zyklen bei 1350°C. Es stoppt die Durchhängprobleme, die bei Quarz über lange Laufzeiten häufig auftreten.
Partikelkontrolle: Dichte CVD-SiC-Oberflächen erzeugen fast null Mikroschälung oder Partikelabgabe. Dies schützt schmalen Gate-Dielektrikum und Diffusionsoperationen.
CoO-Profil: Obwohl die anfänglichen Anschaffungskosten erheblich höher sind als bei Quarz, übersteigt die Betriebslebensdauer oft die von Quarz um das Vier- bis Fünffache, wodurch die Gesamtkosten des Eigentums gesenkt werden.
Siliziumboote und Spezialmaterialien

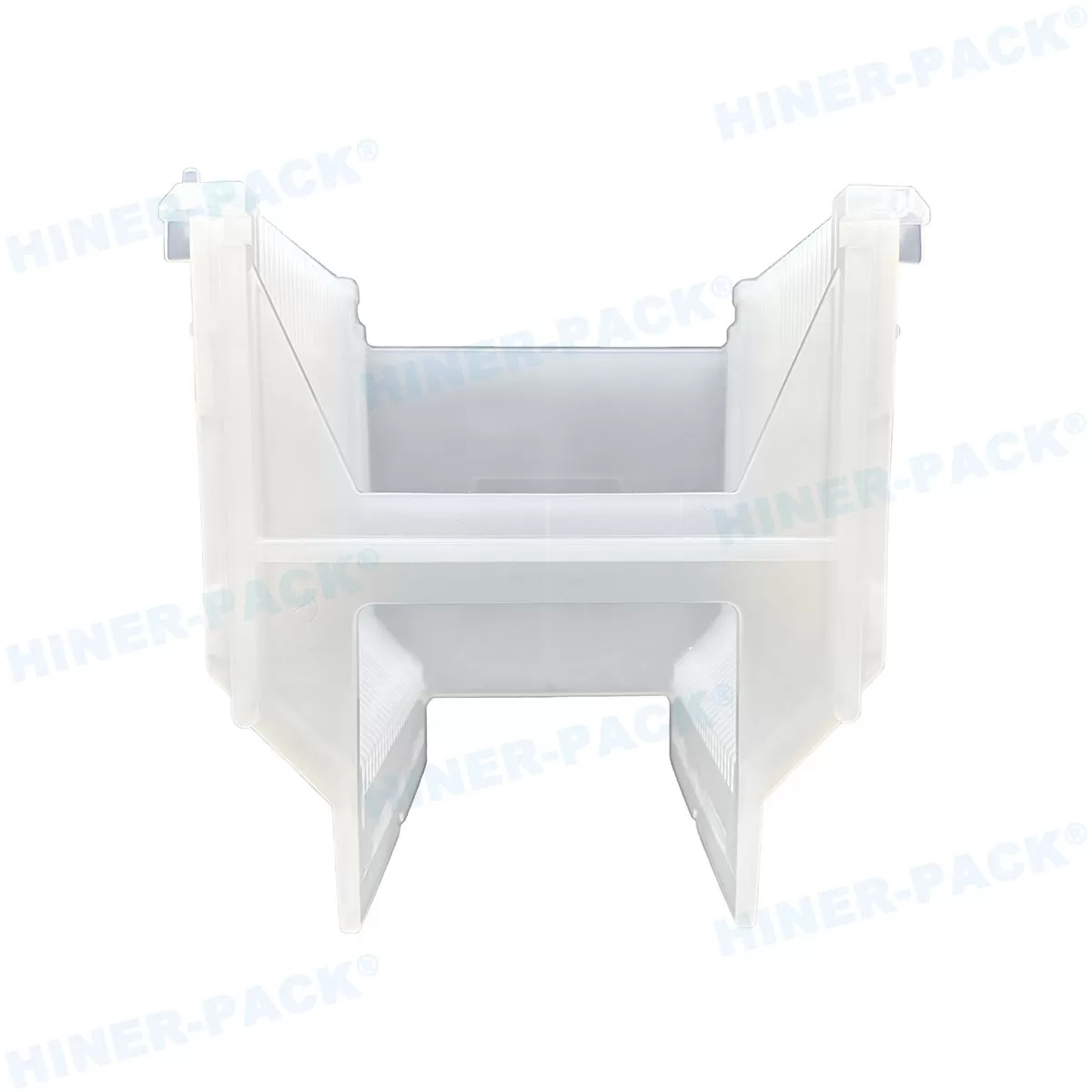

Für null-CTE (Koeffizient der thermischen Ausdehnung) Abweichungen halten Jungfern-Siliziumboote primäre Siliziumwafer ohne unterschiedliche Ausdehnung, die Kratzer verursachen. In Nassbänken und Streifenverarbeitung ersetzen technische Polymere wie PEEK, PTFE und PVDF vollständig Keramiken und bieten breite Säurebeständigkeit ohne ionische Kontamination.
2. Technische Spezifikationen: Die Checkliste des Fab-Ingenieurs
Die Einreichung einer RFQ ohne präzise mechanische und Reinheitstoleranzen führt oft zu Teilen, die automatisierte Ladeverschlüsse blockieren oder Produktionssubstrate zerkratzen. Halten Sie diese Checkliste bereit, wenn Sie Waferboote zum Verkauf bewerten.

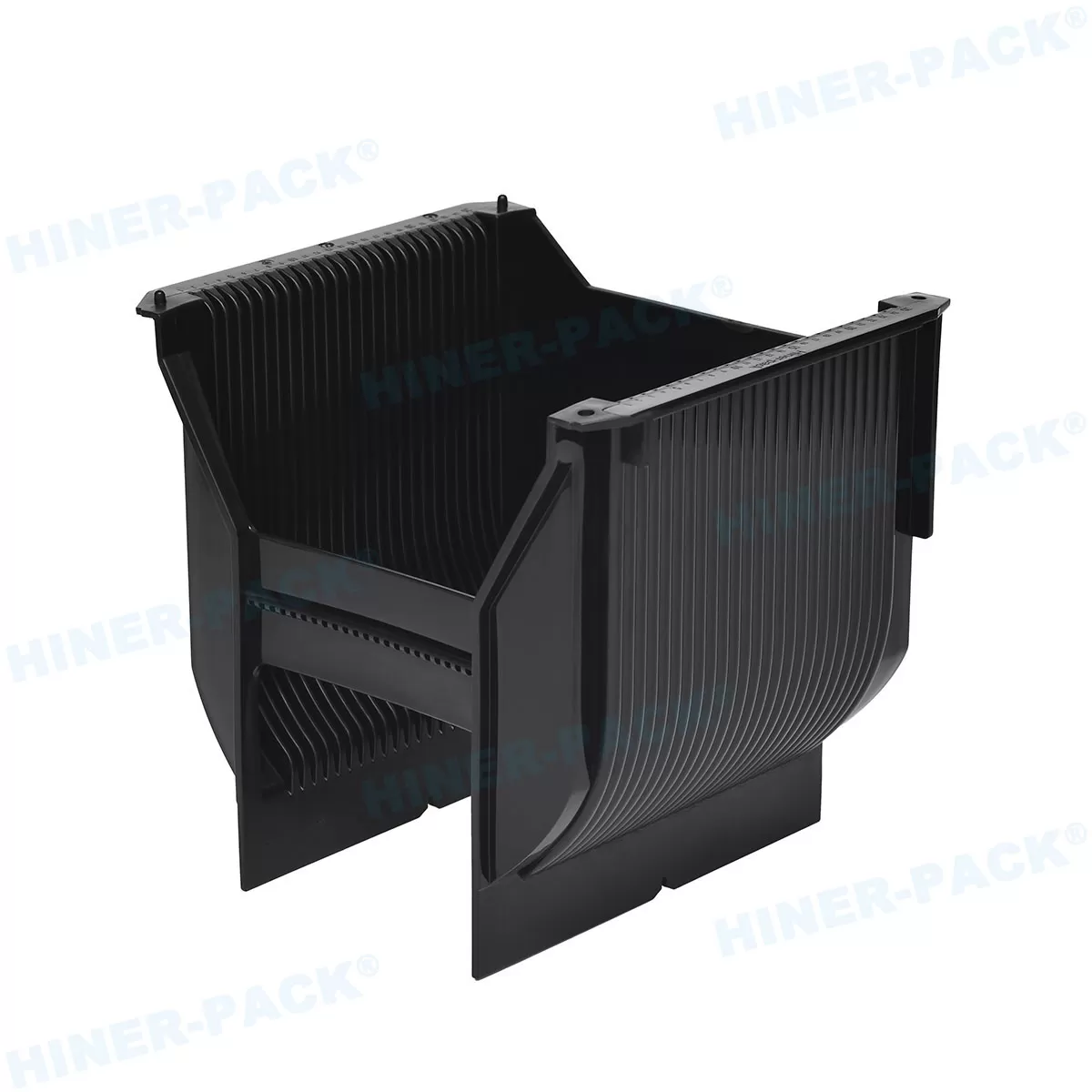

Wafergröße und Automatisierungsintegration (AMHS)
Ein Boot muss reibungslos mit Ihren Wafer-Transfer-Systemen, Bootladern und Ofenpaddeln interagieren. Überprüfen Sie diese kritischen Parameter:
Durchmesserstandards: Standardwerkzeugformate decken 100mm (4-Zoll), 150mm (6-Zoll), 200mm (8-Zoll) und 300mm (12-Zoll) ab.
Endeffektor-Freiräume: Roboterarme und Kasetten-zu-Boot-Transferfutter benötigen genaue Taschen-Tiefen. Eine Abweichung von 0,2mm kann Ladefehleralarme auslösen oder Wafer während schneller Batch-Transfers fallen lassen.
Orientierungssteuerung: Überprüfen Sie, ob Ihr Werkzeug horizontale Leiterboote oder vertikale Turmboote benötigt, die für automatisierte Push-Pull-Mechanismen ausgelegt sind.
Slot-Design, Pitch und mechanische Toleranzen
Der Wafer-Pitch bestimmt den Durchsatz, aber ein engerer Pitch erhöht das Risiko von thermischem Schattieren und Prozessunregelmäßigkeiten auf der Wafer-Oberfläche.
Slot-Profil: Wählen Sie zwischen V-Nut, flachem Boden oder konturierten Zähnen. Konturierte Zähne verteilen Unterstützungsstress und vermeiden Kantenrutschen und mechanische Mikrorisse während thermischer Rampen.
Slot-Pitch-Toleranzen: Präzisionsoperationen erfordern Slot-zu-Slot-Toleranzen innerhalb von ±0,05mm. Inkonsistenter Pitch führt zu ungleichmäßigen Prozessgasdynamiken in LPCVD-Läufen.
Neigung und Parallelität: Die Wafer-Neigung muss innerhalb strenger Grenzen bleiben (typischerweise unter 0,5 Grad). Geneigte Wafer stören den laminarer Gasfluss und verursachen Filmstärke-Gradienten.
Sauberkeit, Spurenelemente und Verpackung
Ein Träger ist nur so sauber wie seine letzten Fertigungs- und Verpackungsstufen. Rohteile, die direkt von einer Schleif- oder Schweißvorrichtung kommen, kontaminieren ein ganzes Ofenrohr.
Kontamination durch Spurenelemente: Fordern Sie Spurenelementwerte unter den Branchen-Schwellenwerten. Kritische Elemente (Fe, Cu, Ni, Na, K) sollten unter Induktiv gekoppelter Plasma-Massenspektrometrie (ICP-MS) Tests im Bereich von niedrigen Teilen pro Milliarde (ppb) gemessen werden.
Vorversandreinigung: Stellen Sie sicher, dass der Lieferant eine mehrstufige Reinraum-Säureauslaugung (RCA-Zyklus) und Hochwiderstands-DI-Wasser-Spülungen durchführt.
Reinraumverpackung: Teile müssen vakuumverpackt in doppellagiger oder dreilagiger Polyethylenverpackung in einer Reinraumumgebung der Klasse 10 oder Klasse 100 sein.
3. Fertigprodukte vs. maßgeschneiderte Waferboote
Fabs diskutieren oft, ob sie Standardkatalogbestände kaufen oder maßgeschneiderte Träger in Auftrag geben sollen. Der beste Weg hängt streng von Ihrem Volumen, Werkzeugmodifikationen und Lieferplänen ab.
Wann man Standard-Fertigboote kaufen sollte
Fertigboote eignen sich für standardisierte horizontale Öfen, akademische Reinräume, Pilotlinien und Notfallwerkzeugrettung. Wenn Ihre Ausrüstung standardisierte Legacy-Rezepte und Prozessrohre von großen OEMs verwendet, reduziert der Kauf von Katalogartikeln die Lieferzeiten von Monaten auf Tage.
Standardbestände minimieren die Designkosten. Sie bieten eine schnelle, zuverlässige Versorgung, wenn ein betrieblicher Träger während der vorbeugenden Wartung ausfällt.
Wann in kundenspezifisches Design investieren
Großserien-Industriefabriken stoßen oft an die Grenzen von Katalogangeboten. Eine kundenspezifische Fertigung wird notwendig, wenn versucht wird:
Batch-Dichte erhöhen: Das Design eines schmaleren, hochpräzisen Slot-Abstands ermöglicht das Beladen von 150 bis 200 Wafern pro Lauf statt 100, was die Ofenkapazität sofort erhöht, ohne ein weiteres Gerät kaufen zu müssen.
Gasdynamik verbessern: Das Hinzufügen spezialisierter Gasstromaussparungen oder modifizierter Trägerleisten beseitigt Schwankungen der Filmdicke in der Nähe der Trägerkanten.
Nicht standardisierte Substrate aufnehmen: Die Verarbeitung von ultradünnen Wafern, gebondeten Paaren oder Verbindungshalbleitern wie GaN und SiC erfordert oft kundenspezifische Taschen-Tiefen und reduzierte Kontaktpunkte.
Bei Hiner-pack unterstützen wir Engineering-Teams bei der Optimierung kundenspezifischer Träger, indem wir CAD-Modelle in Reinraum-zertifizierte Lösungen umwandeln, die direkt auf spezifische Ofenautomatisierungs-Layouts abgestimmt sind.
4. Wie Beschaffungsteams einen Semiconductor Wafer Boat Lieferanten prüfen sollten
Es ist einfach, online Anbieter mit wafer boats for sale zu finden; einen zuverlässigen semiconductor wafer boat supplier zu finden, der Qualitätsstandards erfüllt, ist schwieriger. Beschaffungsteams sollten jeden neuen Anbieter durch dieses Prüfprotokoll führen.
Maßliche Überprüfung und Messtechnik
Akzeptieren Sie keine Sichtprüfung als Qualitätsnachweis. Ihr Lieferant muss mit jeder Produktionscharge Berichte von Koordinatenmessmaschinen (CMM) bereitstellen. Diese Berichte müssen Slot-Abstand, Zahn-Höhe, Gesamtverzug und Schienenparallelität über den gesamten Trägerkörper dokumentieren.
Reinheit und Materialrückverfolgbarkeit
Jede Charge benötigt ein Analysezertifikat (CoA). Bei Quarz überprüfen Sie die Rohstoffquelle, um einen niedrigen Hydroxyl-(OH-)Gehalt zu bestätigen, der die Widerstandsfähigkeit gegen Devitrifikation verbessert. Bei SiC überprüfen Sie Dichtewerte (typischerweise >3,10 g/cm³) und fordern regelmäßige ICP-MS-Oberflächenanalysedaten an.
Lieferkettenresilienz und Pufferprogramme
Lieferketten für Keramik- und Quarzkomponenten sind volatil. Die Lieferzeiten für hochwertigen Quarz und gesintertes SiC können während Markthochphasen 20 bis 30 Wochen überschreiten. Suchen Sie nach Lieferanten, die verwaltete Lagerbestände, lokale Sicherheitsbestände oder Rahmenbestellstrukturen anbieten.
Nachverkaufs-Nacharbeit und Aufarbeitungsdienste
Wafer-Boote sammeln im Betrieb starke Filmbeschichtungen an. Fragen Sie, ob der Anbieter kontrolliertes chemisches Abtragen, Feuerpolieren und Reinigungsdienste anbietet. Eine ordnungsgemäße Aufarbeitung verlängert die Lebensdauer der Träger und reduziert spürbar Ihre jährlichen Verbrauchskosten.
5. Häufig gestellte Fragen (FAQ)
F1: Wie oft sollten Quarz-Wafer-Boote in einer Diffusionslinie ersetzt werden?
A1: Die Austauschintervalle hängen von Betriebstemperaturen und Reinigungszyklen ab. Quarz, der kontinuierlich über 1100°C betrieben wird, hält typischerweise zwischen 6 und 12 Monaten, bevor thermische Verformungen oder Cristobalit-Devitrifikation einen Austausch erfordern. Nassreinigung in aggressiven HF-Bädern dünnt außerdem mit der Zeit die Strukturleisten ab, weshalb regelmäßige Maßprüfungen notwendig sind.
Q2: Warum werden CVD SiC-Boote gegenüber rekristallisiertem SiC für fortgeschrittene Knoten bevorzugt?
A2: Rekristallisiertes SiC hat eine inhärente Oberflächenporosität, die chemische Rückstände einfangen und während thermischer Zyklen Mikro-Partikel abgeben kann. CVD SiC weist eine theoretische Dichte von nahezu 100 % mit einer ultra-glatten, nicht-porösen Oberfläche auf. Dies beseitigt das Ausgasen, reduziert die Partikelbildung und bietet eine weit überlegene Beständigkeit gegen aggressive Plasma- und Säurechemien.
Q3: Kann ein 200 mm Quarzboot direkt in eine automatisierte AMHS-Linie eingelegt werden?
A3: Nur wenn es den SEMI-Automatisierungsstandards entspricht. Manuell beladene Boote haben nicht die präzisen Positionierungsnuten, die erforderlichen Bodenflanschfreiräume und engen Gewichtstoleranzen, die von robotischen Endeffektoren benötigt werden. Überprüfen Sie immer die Automatisierungs-Kompatibilität mit den Schnittstellenskizzen Ihres Ausrüstungsherstellers, bevor Sie standardisierte benutzerdefinierte Waferträger 200 mm 300 mm Einheiten kaufen.
Q4: Was verursacht das Haften von Wafern oder das Slot-Schweißen während von Hochtemperatur-Ofenläufen?
A4: Das Haften von Wafern tritt auf, wenn das Substrat und das Trägermaterial chemisch miteinander interagieren oder unter anhaltend hohen Temperaturen in einander diffundieren. Es passiert auch, wenn die thermische Ausdehnung einen Siliziumwafer fest in eine unterdimensionierte Slot-Rille zwingt. Die Verwendung von Booten mit konturierten Kontaktpunkten, das Auftragen von hochreinen Beschichtungen oder der Wechsel zu SiC-Trägern beseitigt dieses Problem.
Q5: Wie beeinträchtigen Spurmetallverunreinigungen in einem Waferboot die Chip-Leistung?
A5: Mobile ionische Verunreinigungen wie Natrium (Na) und Kalium (K), zusammen mit Schwermetallen wie Eisen (Fe) und Kupfer (Cu), diffundieren leicht in das Silizium-Material bei Ofentemperaturen. Diese Verunreinigungen erzeugen Tiefenfallen innerhalb der Halbleiterbandlücke, was zu einem Durchbruch der Gate-Oxidschicht, übermäßigen Leckströmen und permanenten Verschiebungen der Schwellenspannung führt.
6. Sichern Sie Ihre Halbleiterprozess-Träger
Trägerausfälle sind eine vermeidbare Quelle für Fab-Ertragsverluste. Egal, ob Sie zuverlässige Quarz-Wafer-Boote für Hochtemperatur-Diffusion benötigen oder strukturierte Komponenten von erfahrenen Siliziumkarbid (SiC) Waferboot-Herstellern beschaffen müssen, die Abstimmung der Hardware-Spezifikationen auf die Linienchemie schützt Ihre Produktionsziele.
Hiner-pack liefert präzisionsgefertigte, sauber verpackte Halbleiter- Handhabungsgeräte, die auf enge Fab-Toleranzen ausgelegt sind. Unser Team überprüft Entwurfsbeschränkungen, inspiziert Automatisierungsflächen und unterstützt Hochlaufproduktionen mit konsistenter Los-zu-Los-Rückverfolgbarkeit.
Bereit, die Zuverlässigkeit Ihres thermischen Prozesses zu verbessern oder abgenutzte Ofenwerkzeuge zu ersetzen? Kontaktieren Sie noch heute unser technisches Vertriebsteam unter rainbowzhu@hiner-pack.com, um Spezifikationen zu überprüfen, ein formelles Angebot anzufordern oder Ihre CAD-Zeichnungen für eine schnelle technische Bewertung hochzuladen.
