Substratschäden während des Transports stoppen Produktionslinien sofort. In der Halbleiterfertigung kann ein einziger Mikrokratzer oder ein Ereignis elektrostatischer Entladung verarbeitetes Silizium im Wert von Tausenden von Dollar zerstören. Die Wahl eines erfahrenen Wafer-Kassetten-Lieferanten hilft Fabs, diese katastrophalen Ausbeuteverluste zu vermeiden.

Bei Hiner-pack fertigen wir Präzisions-Trägersysteme, die dafür ausgelegt sind, aggressiven chemischen Bädern und kontinuierlichem Roboter-Transfer standzuhalten. Wenn Ihre Anlage mit Ausbeuteeinbrüchen oder mechanischen Ausrichtungsfehlern zu kämpfen hat, richten Sie noch heute eine Anfrage an unser Engineering-Team, um kundenspezifische Trägerspezifikationen zu besprechen.

Wafer-Kassetten dienen als primäre mechanische Schnittstelle zwischen rohen Substraten und automatisierten Anlagen. Sie halten die Slot-Ausrichtung aufrecht, verteilen mechanische Lasten gleichmäßig und schützen empfindliche Waferkanten vor Stößen. Die Auswahl des richtigen Trägers erfordert eine gründliche Bewertung von Materialien, Maßtoleranzen und Prozessbedingungen.

Kritische Funktionen moderner Wafer-Kassetten

Eine Wafer-Kassette hält weit mehr als nur runde Siliziumscheiben. Sie erhält die Waferposition auf Bruchteile eines Millimeters genau während Werkzeugübergaben mit hoher Beschleunigung. Ohne exakte Slot-Abstände lassen Roboter-Endefektoren Substrate fallen oder verkratzen sie.

Kassetten verhindern außerdem Kreuzkontaminationen zwischen verschiedenen Nassbänken und Trockenprozesskammern. Durch Reibung in den Taschenzähnen erzeugte Partikel können sich auf aktiven Die-Oberflächen absetzen. Gut konstruierte Kassetten minimieren die Kontaktfläche und maximieren gleichzeitig die mechanische Haltekraft.

Thermische Stabilität ist ebenso entscheidend. Bei thermischen Prozessen oder automatisierten chemischen Reinigungen sind die Träger schnellen Temperaturschwankungen ausgesetzt. Eine Kassette, die sich unter Hitze verzieht, verändert ihre Taschensteigung und verursacht Roboter-Transferfehler, wenn das Los wieder Umgebungstemperatur erreicht.

Materialauswahl: Die Balance zwischen Chemikalienbeständigkeit und statischer Ableitung

Materialzersetzung ruiniert die Reinheit im Fab. Nassätzprozesse verwenden aggressive Säuren wie Flusssäure-, Salpetersäure- und Schwefelsäuremischungen. Die Wahl des falschen Polymers führt zu Auslaugung, Versprödung und katastrophalem Kollabieren der Slots.

Fluorpolymere (PFA und PTFE)

Fluorpolymere bleiben die Standardwahl für aggressive chemische Nassbänke. Perfluoralkoxy (PFA) und Polytetrafluoretethylen (PTFE) bieten überlegene Beständigkeit gegen aggressive Chemikalien. Sie halten hohe Badtemperaturen aus, ohne organische Verbindungen in die Prozessbäder abzugeben.

PFA ist schmelzverarbeitbar, sodass Hersteller nahtlose Kassetten mit hoher Maßhaltigkeit formen können. Seine nicht benetzende Oberfläche fördert einen schnellen Flüssigkeitsabfluss während Spin-Rinse-Dry-Zyklen. Das verringert die Chemikalienverschleppung zwischen Prozessbehältern und verkürzt die Trocknungszyklen.

Reine Fluorpolymere weisen jedoch weichere mechanische Eigenschaften auf als technische Kunststoffe. Sie biegen sich unter hohen dynamischen Lasten. Anlagenbediener müssen die elastische Verformung berücksichtigen, wenn sie 200-mm- oder 300-mm-Chargen in hochbeschleunigten automatisierten Zellen handhaben.

Polyetheretherketon (PEEK)

Für Anwendungen, die mechanische Steifigkeit und Verschleißfestigkeit verlangen, ist PEEK das erstklassige Material. PEEK widersteht Biegeermüdung und behält seine Form unter hoher mechanischer Belastung. Es übersteht wiederholte Waschvorgänge und zeigt minimale Maßänderungen über weite Betriebsbereiche hinweg.

PEEK weist zudem eine geringe Feuchtigkeitsaufnahme und niedrige Ausgasungseigenschaften auf. Dies macht es ideal für Vakuumtransfersysteme und Umgebungen der Trockenlithografie. Ingenieure setzen PEEK ein, wenn der Verschleiß der Taschentzähne über Jahre hinweg im Betriebszyklus nahezu null bleiben muss.

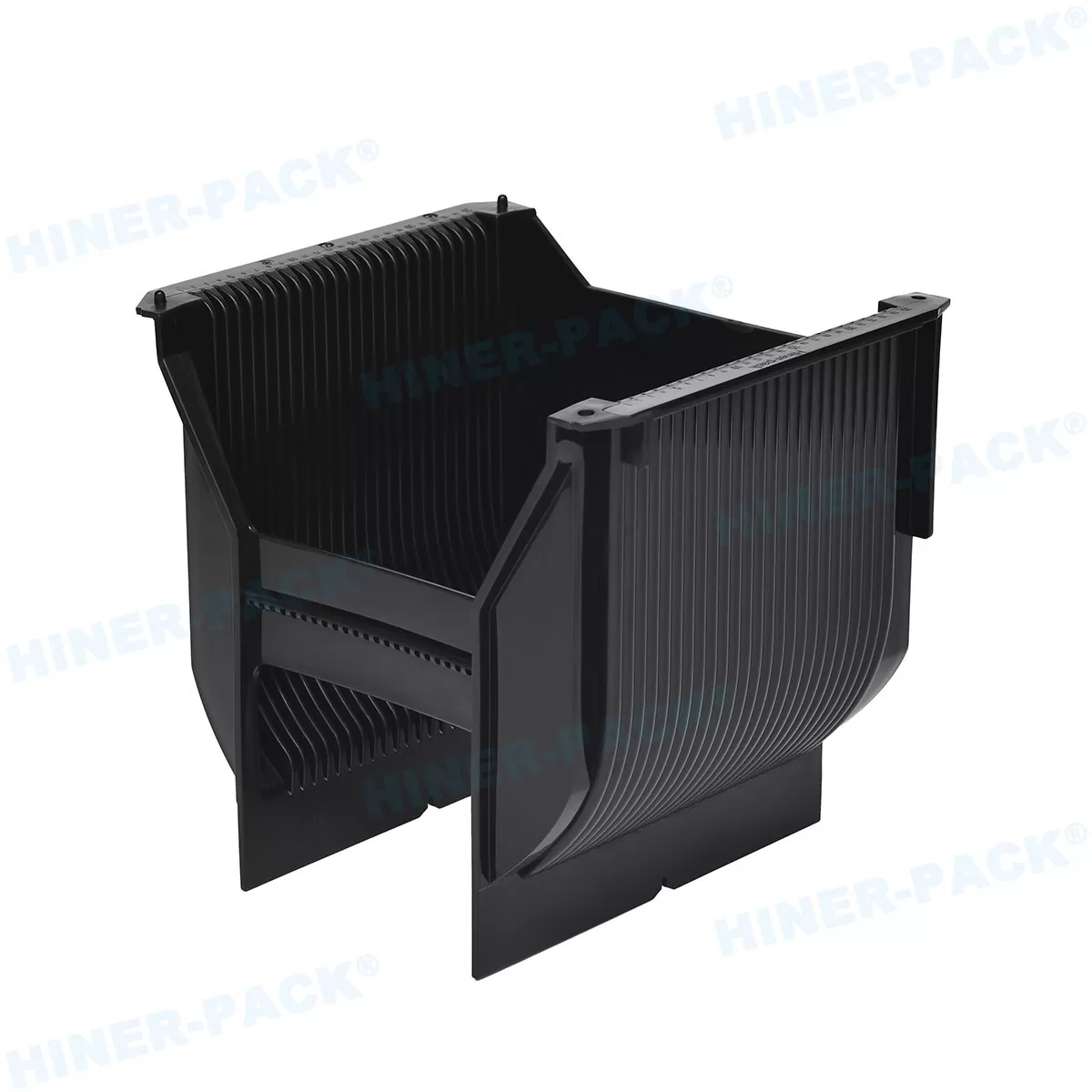

Statisch ableitfähige und kohlenstoffgefüllte Compounds

Elektrostatische Entladung (ESD) zerstört dünne Gate-Oxide und mikroelektromechanische Systeme (MEMS). Standardmäßig ungefüllte Polymere wirken als elektrische Isolatoren und sammeln während des trockenen Robotertransports gefährliche statische Ladungen an.

Ein qualifizierter Wafer-Cassette-Lieferant compoundiert Basis-Harze mit leitfähigen Kohlenstofffasern oder Kohlenstoffnanoröhren. Diese Additive bilden einen durchgehenden elektrischen Pfad und senken den Oberflächenwiderstand in den statisch ableitfähigen Bereich von 10⁵ bis 10⁹ Ohm pro Quadrat. Gesteuert durch technische Rahmenwerke von Organisationen wie dem National Institute of Standards and Technology (NIST) schützt die Verwaltung des Oberflächenwiderstands empfindliche Schaltkreisarchitekturen vor schneller elektrischer Entladung.

• Natürliches PFA: Maximale chemische Inertheit; ideal für Nassätz-, Strip- und Reinbänke.
• Kohlenstoffgefülltes PFA: Chemische Beständigkeit kombiniert mit ESD-Minderung für den Umgang mit flüchtigen Lösungsmitteln.
• Ungefülltes PEEK: Außergewöhnliche strukturelle Steifigkeit, hohe Abriebfestigkeit und geringe Partikelgenerierung.
• Statisch ableitfähiges PEEK: Formstabilität für automatisierte Front-End-Tracks, die eine strikte statische Ableitung erfordern.

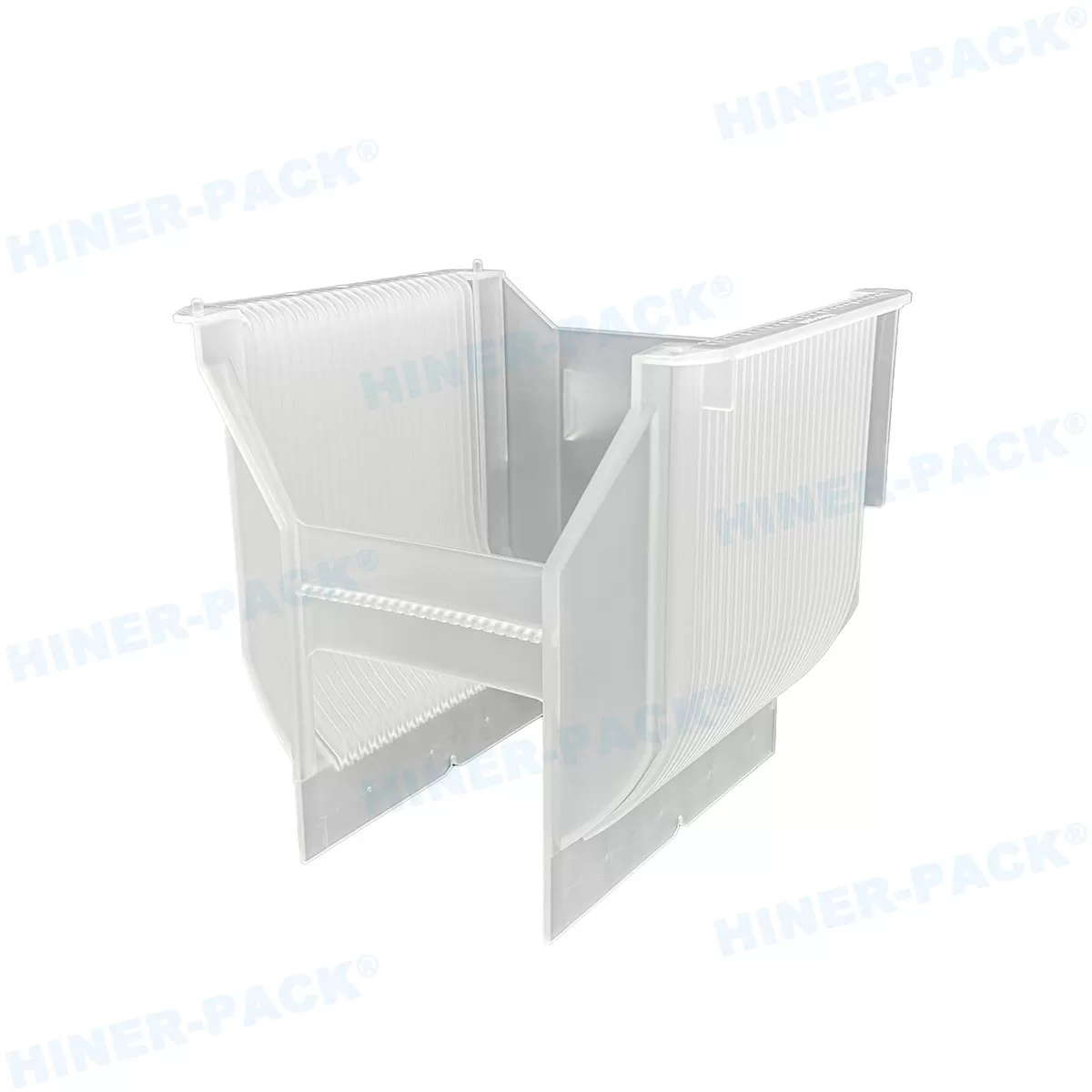

• Polypropylen: Kosteneffizientes Material für Umgebungstransport, Aufbewahrungsboxen und unkritische Handhabung.

Dimensionspräzision und Einhaltung der SEMI-Standards

Moderne Reinräume sind in hohem Maße auf fahrerlose Transportsysteme (AGVs) und Overhead-Hoist-Transport-Systeme (OHT) angewiesen. Roboter erwarten, dass die Wafertaschen an exakten theoretischen Koordinaten sitzen. Jede Abweichung führt zu Fehlentnahmen, Doppelwafer-Erkennungen oder Absplitterungen.

Von SEMI (Semiconductor Equipment and Materials International) entwickelte Industriestandards definieren die physischen Hüllkurven, Taschenabstände und Handhabungsfreiräume für Produktionscassetten. Spezifikationen wie SEMI E1, SEMI E1.9 und SEMI E47.1 geben die mechanischen Grenzen für Waferträger vor.

Ein zuverlässiger Wafer-Cassette-Lieferant prüft die Taschenplanheit, die Gesamtteilungstoleranz und die Rechtwinkligkeit mittels Koordinatenmessmaschinen (CMM). Die Geometrie des Taschenprofils muss ausreichend Freiraum für Roboterend-effektoren bieten und gleichzeitig die Waferumfänge bei seitlichen Bewegungen sanft lagern.

Aussparungen für Notch- und Flat-Orientierung erfordern eine glatte Profilierung. Scharfe Innenkanten konzentrieren mechanische Spannung und hobeln beim manuellen oder robotischen Einsetzen Mikroflocken aus Silizium ab. Angefasste Einführungszähne führen die Wafer sanft zur Ruheposition in der Tasche.

Thermische und fluiddynamische Überlegungen im Cassetten-Design

Die Prozessgleichmäßigkeit über die gesamte Cassette bestimmt die Endausbeute des Loses. Beim Nassätzen und Spülen muss die Fluidströmung über die Substratflächen laminar und ungehindert bleiben. Geschlossene Cassettenseitenwände stören die Fluidzirkulation und erzeugen Totzonen, in denen Säuren verbleiben.

Perforierte Wände und offene Profilkonstruktionen fördern eine gleichmäßige Fluidverdrängung. Prozessingenieure optimieren die Offenflächenanteile der Wände, um strukturelle Steifigkeit gegen Fluiddynamik abzuwägen. Ein rascher Flüssigkeitsaustausch gewährleistet gleichmäßige Ätzraten vom ersten bis zum fünfundzwanzigsten Wafer.

Während Spin-Rinse-Dry-Routinen wirken Zentrifugalkräfte als starke Querbelastung auf die Seitenführungsschienen der Kassette. Flüssigkeit muss schnell über Bodenablaufkanäle entweichen. Eingeschlossene Tröpfchen verursachen Wasserflecken auf den aktiven Wafer-Bereichen, die lokale Oxiddefekte hervorrufen.

Bewertung Ihres Wafer-Kassetten-Lieferanten: Zentrale Beschaffungskriterien

Bei der Auswahl eines Wafer-Kassetten-Lieferanten reicht ein Blick auf die reinen Katalogpreise nicht aus. Ein Kassettenausfall im Feld kostet exponentiell mehr als der Stückpreis des Trägers. Fabs müssen Qualitätssicherungsprotokolle, Formenwartungspläne und Reinraum-Produktionskontrollen verifizieren.

Bei Hiner-pack halten sich unsere Fertigungsanlagen an strenge ISO-zertifizierte Reinraum-Formprotokolle. Wir testen eingehende Polymer-Rohstoffchargen auf Spurenverunreinigungen durch Schwermetalle und auf Schmelzindexstabilität, bevor das Spritzgießen beginnt. Diese Sorgfalt stellt sicher, dass unsere Kunden Komponenten erhalten, die in jeder Produktionscharge identisch performen.

Achten Sie auf Lieferanten, die eine vollständige Materialrückverfolgbarkeitsdokumentation bereitstellen. Fabs können es sich nicht leisten, ausgasende Kontaminanten oder ungeprüfte Weichmacher in Tiefsubmikron-Fertigungslinien einzubringen. Ihr Lieferant muss die Quellen der Rohmaterialien dokumentieren und chargenspezifische Analysezertifikate (CoA) verifizieren.

Die Maßhaltigkeit über Tausende von Formzyklen ist ebenso wichtig. Spritzgussformen unterliegen mit der Zeit thermischem Verschleiß. Führende Lieferanten betreiben automatisierte Bildverarbeitungs-Inspektionsstationen, um kritische Zahnmaße bei jeder Produktionscharge zu messen und Abweichungen vor dem Versand auszusortieren.

• Reinraum-Formumgebung: Die Fertigung muss in Umgebungen der ISO-Klasse 5 oder Klasse 6 erfolgen, um luftgetragenen Staub aus der Umgebung zu eliminieren.
• Rückverfolgbarkeit: Chargenbezogene Verfolgung von Rohharzen, Additiv-Masterbatches und Formwerkzeugsätzen.
• CMM-Verifikation: Vollständige Maßprofilierung einschließlich Slot-zu-Slot-Teilung, Pocket-Drop und Diagonal-Rechtwinkligkeit der Schienen.
• Verpackungsprotokolle: Doppelt verpackte Verpackung in Reinraumqualität, gespült mit ultrareinem Stickstoff, um Kontamination während des Transports zu vermeiden.

Vermeidung von Fab-Ausfällen: Herausforderungen aus der Praxis

Siliziumsubstrate entwickeln sich kontinuierlich weiter. Dünnere Wafer, gebondete Paarsubstrate und Wide-Bandgap-Materialien wie Siliziumkarbid (SiC) und Galliumnitrid (GaN) bringen einzigartige Handhabungsschwierigkeiten mit sich. SiC-Substrate sind außergewöhnlich hart und spröde, während ultradünne Siliziumwafer eine ausgeprägte Durchbiegung durch die Schwerkraft zeigen.

Die Wafer-Durchbiegung führt dazu, dass sich die Substratmitte nach unten wölbt. In Standardkassetten kratzen gewölbte Wafer beim Einsetzen an der Rückseite des darunterliegenden Wafers. Fabs, die Dünnwafer-Prozesse abwickeln, müssen spezialisierte Träger mit steileren Pocket-Winkeln oder veränderten Abstandskonfigurationen beschaffen.

Die Automatisierung der Kassettenhandhabung erfordert robuste Greifschnittstellen an den Geräten. Roboterseitengreifer und Roboterhandles durchlaufen monatlich Tausende von Spannzyklen. Wenn der Greifflansch verschleißt, melden Sensoren Fehlerflags und unterbrechen die Cluster-Tools der Fertigung, bis Wartungspersonal eingreift.

Statische Magnetfelder und HF-Interferenzen beeinträchtigen zudem intelligente Tracking-Systeme. Viele Fabs betten RFID-Tags direkt in die Kassettenrahmen ein. Technische Publikationen des IEEE (Institute of Electrical and Electronics Engineers) beschreiben die Integration automatisierter Materialverfolgung mit minimaler HF-Beeinträchtigung in fortschrittlichen Fertigungsknoten. Das Trägermaterial darf die Funkfrequenzsignale, die für das Chargen-Tracking genutzt werden, nicht dämpfen.

Reinigung, Wartung und Lifecycle-Management von Cassetten

Waferträger besitzen eine begrenzte operative Lebensdauer. Mechanische Reibung, Chemikalienkontakt und thermische Zyklen führen mit der Zeit zu einer Degradation der Polymeroberflächen. Wartungsteams im Reinraum müssen klare Kriterien für die Ausmusterung festlegen, die auf messbaren strukturellen Parametern basieren.

Automatisierte Cassetten-Waschanlagen nutzen heißes DI-Wasser, spezialisierte Tenside und Ultraschallagitation, um Submikronpartikel zu lösen. Ultraschallenergie kann bei unsachgemäßer Anwendung Polymeroberflächen anätzen oder Mikrorisse in spröden Harzen hervorrufen. Lieferanten sollten validierte Reinigungsrezepte bereitstellen, die auf ihre spezifischen Polymerformulierungen abgestimmt sind.

Oberflächenrauheitsmessungen (Ra-Werte) geben Aufschluss über den Zahnverschleiß. Wenn die Zahnflächen rau werden, steigt die Reibung, was beim Einsetzen der Wafer zu höheren Partikelzahlen führt. Regelmäßige Metrologie-Audits erkennen, wenn der Taschenverschleiß die akzeptablen Reinraumschwellenwerte überschreitet.

Recyclingprogramme bieten eine umweltverantwortliche Methode, ausgemusterte Träger zu bewirtschaften. Hochreine technische Harze wie PEEK behalten einen Restmarktwert. Einige Lieferanten bieten Rückkauf- oder Closed-Loop-Materialrecyclingprogramme für Ausschuss-Träger an, die Nachhaltigkeitsinitiativen der Fabs unterstützen.

Häufig gestellte Fragen (FAQ)

F1: Was ist der wesentliche operative Unterschied zwischen PEEK- und PFA-Wafercassetten?
A1: PFA bietet eine nahezu universelle chemische Inertheit und ist damit die erste Wahl für Nassätzen, Säurebäder und Hochtemperatur-Reinigungsprozesse. PEEK bietet eine deutlich überlegene mechanische Steifigkeit, Strukturfestigkeit und Verschleißfestigkeit und ist daher ideal für den trockenen automatisierten Transfer, Lithografie-Tracks und die schnelle Roboterhandhabung.

F2: Wie verhindert eine Wafercassette Schäden durch elektrostatische Entladung (ESD)?
A2: Ein Wafer-Cassette-Lieferant arbeitet leitfähige Kohlenstoffadditive oder antistatische Verbindungen direkt in das Grundharz ein. Dadurch wird der elektrische Widerstand des Materials auf Werte zwischen 10⁵ und 10⁹ Ohm/sq gesenkt, sodass sich statische Ladungen sicher zu Erdungspunkten der Anlage ableiten können, statt sich über aktive Mikrochips zu entladen.

F3: Warum sind SEMI-Standards bei der Auswahl einer Wafercassette entscheidend?
A3: SEMI-Standards legen mechanische Richtlinien für Taschenabstand, Gesamtabmessungen des Trägers und Freiräume für Endeffektoren fest. Die Einhaltung gewährleistet, dass die Cassette ohne mechanische Störungen oder manuelle Ausrichtungsanpassungen sauber mit kommerziellen Prozessanlagen, automatisierten Stockern und Robotern zur Beladung zusammenwirkt.

F4: Wie häufig sollten Wafercassetten automatisiert gewaschen werden?
A4: Die Reinigungshäufigkeit hängt vom Prozessschritt ab. Cassetten, die aggressiven Chemikalienbädern oder stark partikelhaltigen Prozessen ausgesetzt sind, werden alle paar Zyklen gereinigt. Träger, die ausschließlich für den trockenen Transport in Reinräumen der ISO-Klasse 3 verwendet werden, können länger im Einsatz bleiben, wobei die meisten Fabs Waschzyklen nach Zeit oder nach der Gesamtzahl der Los-Durchläufe festlegen.

F5: Können Standardcassetten ultradünne oder verzogene Siliziumsubstrate aufnehmen?
A5: Standardcassetten versagen häufig bei der Handhabung ultradünner Substrate, weil das Durchbiegen aufgrund der Schwerkraft dazu führt, dass die Wafermitte in benachbarte Taschen absinkt. In der Regel sind spezialisierte Träger mit erweitertem Abstand, kundenspezifischen Zahnprofilen oder Umfangsstützringen erforderlich, um mechanisches Scheuern während der Beladevorgänge zu verhindern.

Fab-Durchsatz mit hochpräzisen Trägern optimieren

Die Halbleiterfertigung lässt keinen Spielraum für mechanische Fehler. Die Verwendung veralteter, verzogener oder nicht spezifikationsgemäßer Träger führt direkt zu gebrochenen Wafern, Partikelkontamination und kostspieligen Anlagenstillständen. Der Schutz der Ausbeute erfordert größte Sorgfalt bei Materialeigenschaften, Maßgenauigkeit und der Zuverlässigkeit der Lieferanten.

Hiner-pack entwickelt robuste, präzisionsgespritzte Waferkassetten, die auf moderne Reinraumautomation zugeschnitten sind. Ob Sie herkömmliches Silizium, Verbindungshalbleiter oder spezialisierte Glassubstrate verarbeiten – unsere Ingenieurgruppe liefert praxiserprobte Trägerlösungen, die für Hochdurchsatzumgebungen ausgelegt sind.

Verhindern Sie Ausbeuteverluste, bevor sie entstehen. Kontaktieren Sie Hiner-pack noch heute, um ein Angebot anzufordern oder sprechen Sie mit einem technischen Vertriebsingenieur über maßgeschneiderte Wafer-Handling-Lösungen für Ihre Fab.
